是否想为您的机器人程序创建模型，而不必担心狡猾的CAD模型？
Solid Edge的新插件使您可以通过Robodk的轻松机器人编程获得同步技术的功能。
每个人都有自己喜欢的CAD程序。当我上大学时，我的优势是坚实的。这是我学到的第一个，我一直坚持使用多年。
Solid Edge提供了一种类型的建模，很少有其他CAD软件包（其同步技术）。如果您是这种方法的粉丝，您的机器人编程将变得更加容易。
到目前为止，Solid Edge的用户只能以“老式的方式”导出模型（即将模型导出到文件并将其拖动到Robodk窗口中）。这很容易做到，但这不是最光滑的方式。
其他CAD套件的粉丝已经与Robodk无缝集成（包括发明者，，，，融合360，，，，万事车，，，，犀牛， 和更多）。
现在，同样的功能已经到达了稳固的边缘！
什么是坚固的边缘？
Solid Edge是由Siemens PLM软件创建的CAD程序。它旨在负担得起，易于使用，并且能够处理大型组件。
像许多CAD程序一样，它使您可以为设计创建和测试3D产品模型。它包括仿真，制图和组装模式，使您可以从想法到最终产品设计一直走。使用实心边缘凸轮，您还可以生成用于CNC加工的路径。
固体边缘与固体工作
人们经常在固体边缘和固体工作之间进行比较。这两个CAD套件都非常受欢迎，并且两者都适合大多数工程任务。
我们之前写过有关Solidworks的文章发布了我们的Robodk插件。
尽管经常比较两个软件包，但它们之间存在一些关键差异。
一方面，SolidWorks是法国软件公司DassaultSystèmes的产品，而Solid Edge来自美国公司Siemens PLM软件。
根据一些评论，Solid Edge对于全新的CAD的人来说，学习曲线稍微陡峭。SolidWorks还具有更复杂的模拟（例如液体模拟）的能力。
但是，使稳固边缘与众不同的大事是其同步技术。
同步技术的力量
大多数CAD软件包都是基于参数建模。对象是通过创建由参数定义的功能和约束来构建的。
这些参数是顺序定义的，每个功能都在先前的特征上构建。如果要更改现有功能的大小（例如，增加孔的大小），则在历史树中的每一个更改都会受到影响。
如果设计师知道他们在做什么，则参数建模非常好。但是，如果历史树未正确处理，历史树就会很快变得难以管理。
这可能会导致狡猾的CAD模型看起来正确，但几乎没有任何人都无法改变（除了原始的创作者之外，如果很长一段时间过去，他们可能会忘记它的建造方式）。
直接建模提供了不同的方法。您可以直接编辑模型，而是直接编辑模型。有些人将其比喻为用一块粘土进行建模，这类似于为3D动画构建的模型的方式。这可以摆脱历史树的问题，但在创建易于制造的零件时也可以引入挑战。
实心边缘通过使用一种称为同步技术的方法结合了这两种方法的好处。在任何时候，您可以选择使用参数建模或直接建模编辑模型，因为此刻适合您的需求。
在为机器人程序创建模型时，我们的新插件将使您能够充分利用（以及实心边缘中的所有其他功能）。
介绍…固体边缘的Robodk插件
和我们以前的CAD程序插件，新的插件在固体边缘和Robodk之间提供了无缝集成。
最新版本的Robodk包括实心边缘插件。安装后，您现在应该发现新的插件菜单在Solid Edge内部可见。

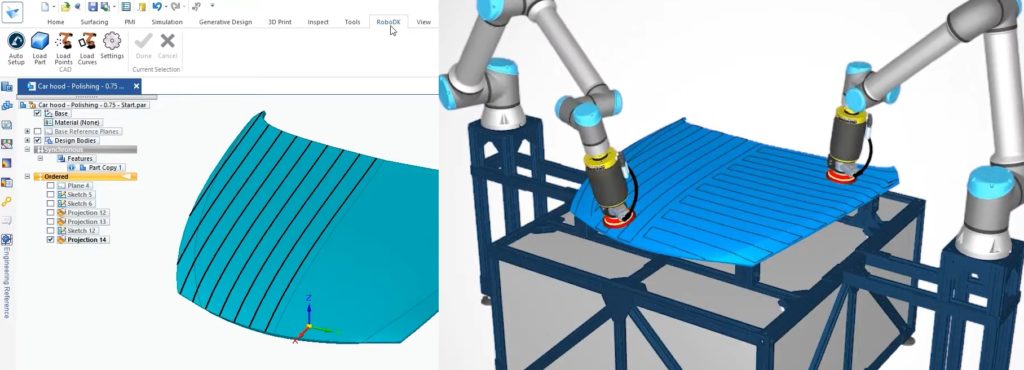

该插件充当从实心边缘到Robodk的单向桥梁。使用新菜单，您可以将零件，路径，曲线和点直接发送到Robodk。它们将以适合机器人编程的格式自动加载到您的机器人程序中。

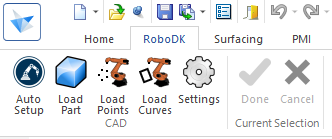

Robodk工具栏包括我们所有插件菜单中发现的标准5个按钮：
- 自动设置 -选择要添加到Robodk的几何（曲线，点，模型），它们将与3D模型一起加载。
- 负载零件 -这将直接从Solid Edge发送到Robodk，而不必像以前那样将零件导出到外部文件。
- 负载点 -选择一组点（例如，用于机器人钻孔）及其各自的表面，它们将在Robodk中以“点关注”程序出现。
- 负载曲线 -与上一个选项相同，但使用曲线，例如用于绘画，焊接等。
- 设置- 在这里，您可以自定义如何运行导出，包括更改3D型号的公差，秤和导出的文件类型。
这个插件适合您吗？
如果您已经是Solid Edge和Robodk的粉丝，那么这个新插件绝对是您的工作流程的一个很好的补充。
还没有使用Robodk吗？这可能是一个很好的机会，可以测试我们的机器人编程软件满足您的需求。只需下载副本并尝试一下即可。
如何使用新的Solid Edge插件开始
开始使用新插件确实很容易更新您的Robodk版本并打开Solid Edge！
有关如何使用插件菜单以及详细的步骤和屏幕截图的更多信息，请查看文档页面。
